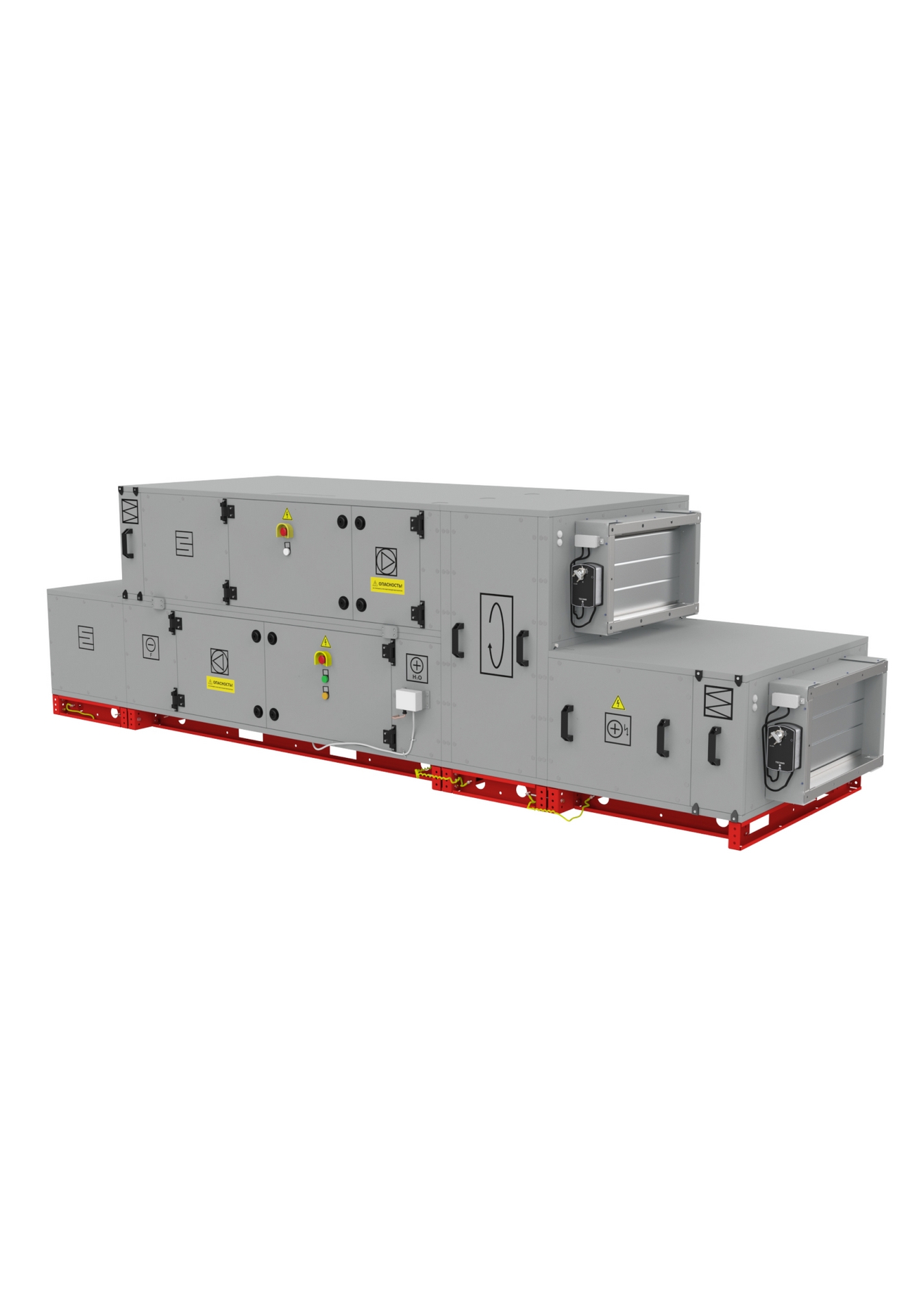

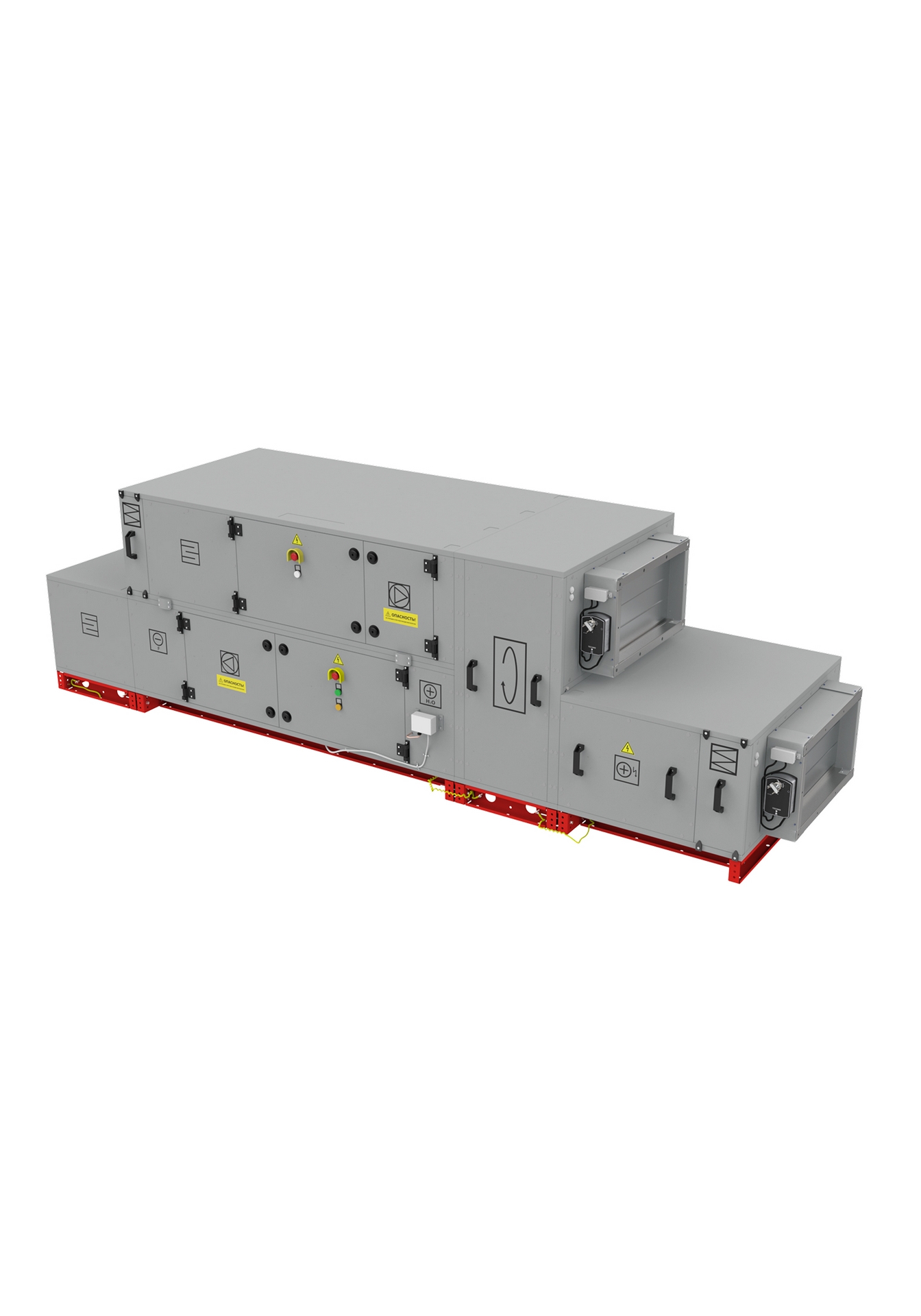

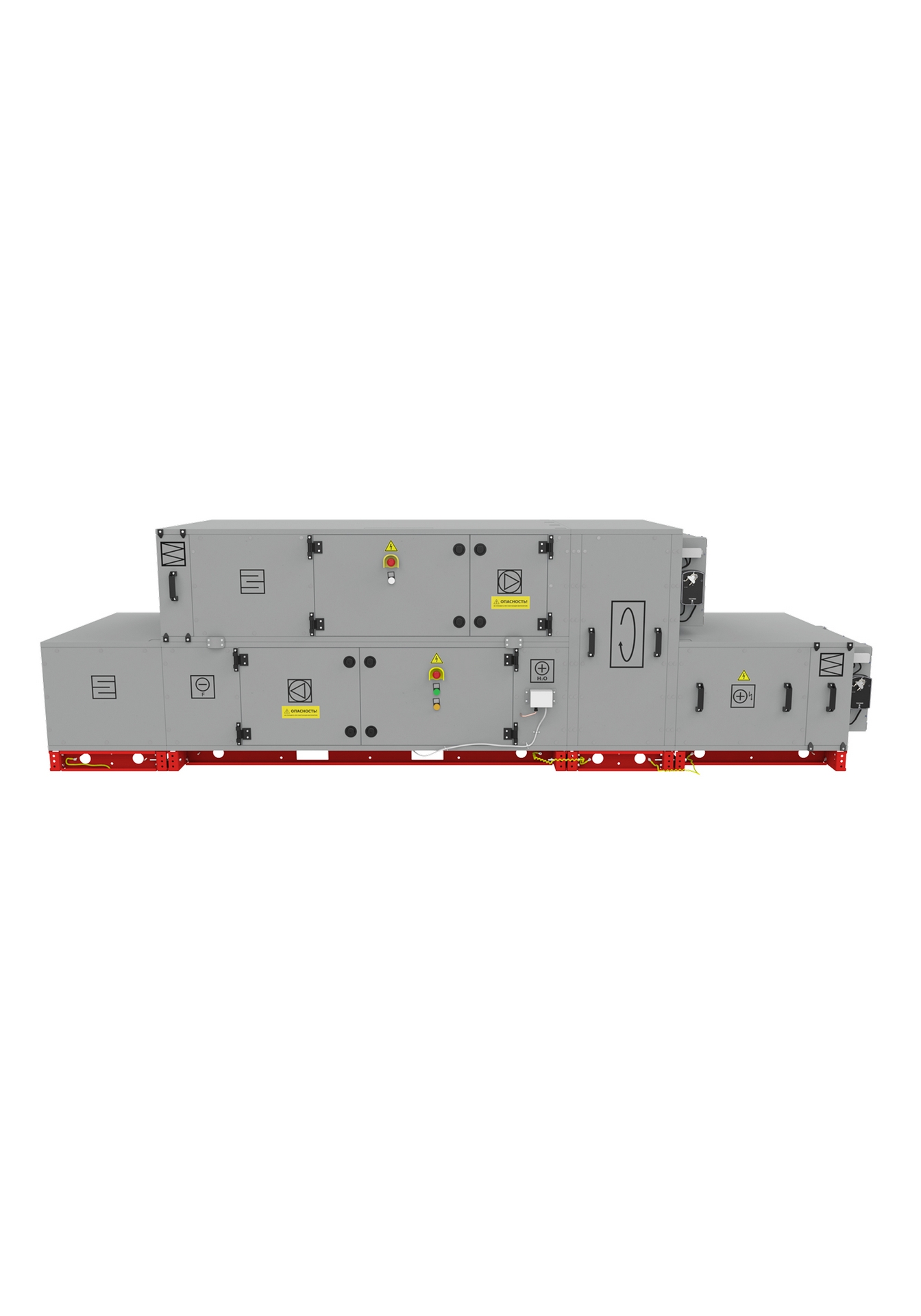

Вентиляционная установка с рекуперацией работает по принципу сохранения тепловой энергии, что делает её значительно более энергоэффективной по сравнению с обычными системами вентиляции. Основной элемент такой системы - рекуператор, который позволяет передавать тепло от вытяжного воздуха приточному без их смешивания.
Процесс начинается с того, что установка одновременно забирает свежий воздух с улицы и удаляет отработанный воздух из помещения. Эти два потока проходят через теплообменник (рекуператор), где происходит тепловой обмен. Зимой холодный приточный воздух нагревается за счёт тепла вытяжного воздуха, а летом, наоборот, тёплый уличный воздух охлаждается за счёт более прохладного удаляемого воздуха. При этом сами потоки не смешиваются, что обеспечивает гигиеничность системы.
В пластинчатом рекуператоре, самом распространённом типе, воздушные потоки движутся по соседним каналам, разделённым тонкими пластинами. Тепло передаётся через эти пластины: тёплый вытяжной воздух отдаёт тепло холодному приточному, но сами потоки остаются разделёнными. В роторном рекуператоре теплообмен происходит за счёт вращающегося барабана, который поочерёдно проходит через потоки тёплого и холодного воздуха, аккумулируя и отдавая тепло.
После прохождения через рекуператор приточный воздух, уже частично подогретый (или охлаждённый), поступает в калорифер или охладитель для доведения до нужной температуры, после чего подаётся в помещение. Вытяжной воздух, отдав своё тепло, удаляется наружу. Системы серии «ЗЕВС» оснащены автоматикой, которая регулирует скорость потоков и эффективность теплообмена в зависимости от температуры наружного воздуха и потребностей помещения.
Важное преимущество таких установок - значительная экономия энергии. В холодный период они могут сохранять до 60-80% тепла, которое в обычных системах просто выбрасывается на улицу. Это позволяет существенно снизить затраты на отопление. Летом же система работает в обратном режиме, охлаждая поступающий воздух за счёт удаляемого прохладного воздуха из помещения.
Дополнительно рекуперационные установки оснащаются системами фильтрации, что позволяет очищать как поступающий, так и удаляемый воздух. В роторных рекуператорах возможен также частичный влагообмен, что помогает поддерживать комфортный уровень влажности в помещении.
Область применения
Приточно-вытяжные установки с рекуперацией тепла находят широкое применение:
Офисные центры и административные здания – для поддержания комфортных условий в помещениях большой площади.
Образовательные и медицинские учреждения – обеспечение чистоты и свежести воздуха в соответствии с санитарными нормами.
Торговые и выставочные комплексы – эффективное управление воздушным балансом и температурой.
Производственные и промышленные объекты – организация безопасного воздухообмена в помещениях с избыточным теплом или влагой.
Назначение
Приточно-вытяжные установки с рекуперацией тепла предназначены для:
Приведённая выше информация не является полной, для получения дополнительных данных свяжитесь с нашими техническими специалистами.

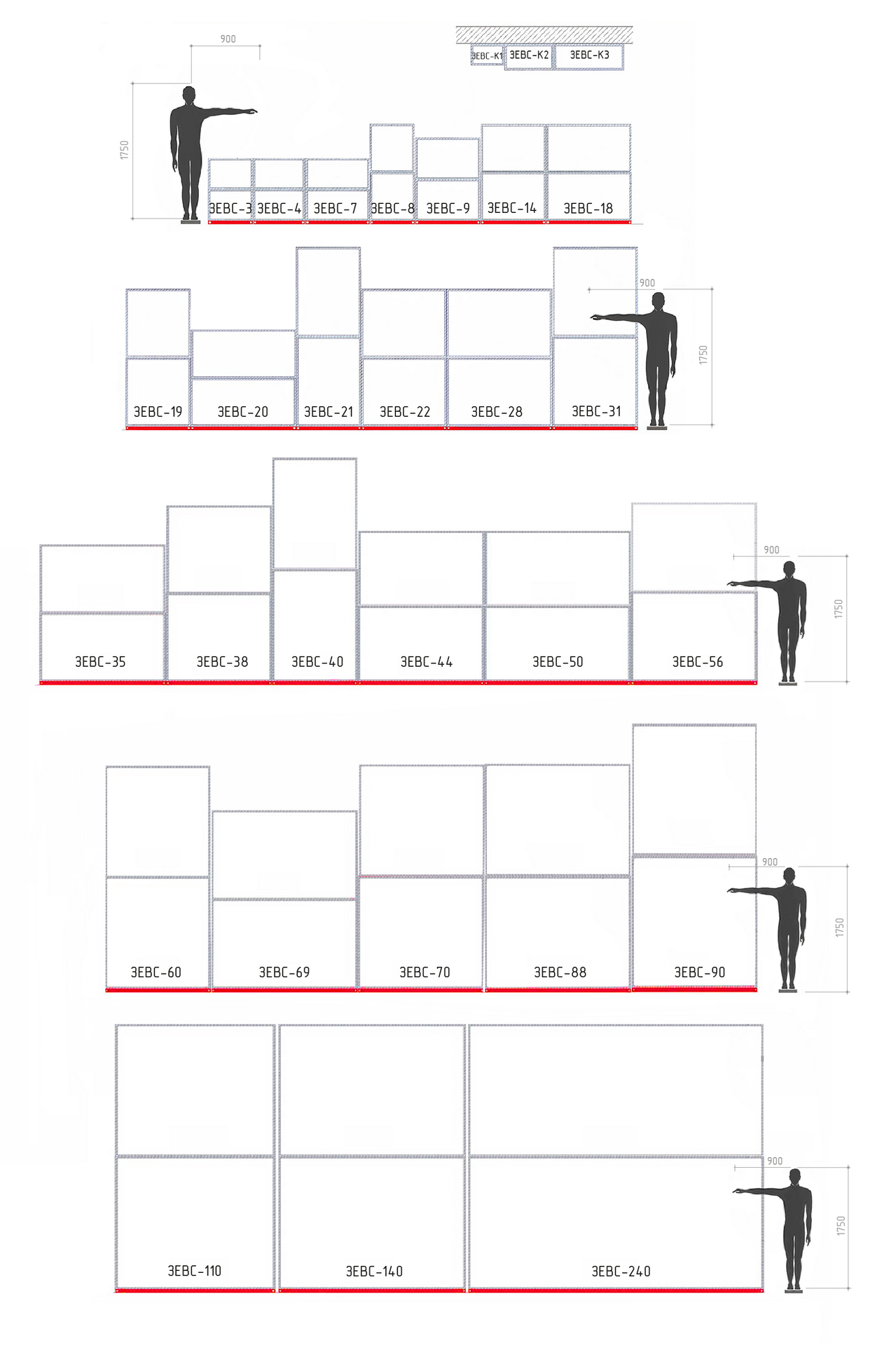

Типоразмер системы | Воздухопроизводительность (м³/ч) | Сечение установки (мм) | Наружный размер (мм) | Высота рамы (мм) | ||||
---|---|---|---|---|---|---|---|---|
мин. | номинал | макс. | ширина | высота | ширина | высота | ||
3EBC-K1 | 100 | 600 | 800 | 440 | 260 | 490 | 310 | 100 |
3EBC-K2 | 600 | 1400 | 1500 | 675 | 330 | 725 | 380 | 100 |
3EBC-K3 | 1000 | 2500 | 3000 | 990 | 330 | 1040 | 380 | 100 |
3EBC-3 | 900 | 1600 | 2000 | 615 | 410 | 715 | 510 | 100 |
3EBC-4 | 1000 | 1750 | 2200 | 715 | 410 | 815 | 510 | 100 |
3EBC-7 | 1600 | 4000 | 5400 | 915 | 410 | 1015 | 510 | 100 |
3EBC-8 | 1400 | 3800 | 4400 | 615 | 665 | 715 | 765 | 100 |
3EBC-9 | 1800 | 4800 | 5600 | 915 | 565 | 1015 | 665 | 100 |
3EBC-14 | 2200 | 5700 | 6500 | 915 | 665 | 1015 | 765 | 100 |
3EBC-18 | 1900 | 7600 | 8700 | 1220 | 665 | 1320 | 765 | 100 |
3EBC-19 | 3100 | 8200 | 9500 | 915 | 965 | 1015 | 1065 | 100 |
3EBC-20 | 3600 | 9400 | 11000 | 1520 | 665 | 1620 | 765 | 100 |
3EBC-21 | 4200 | 11000 | 12600 | 915 | 1275 | 1015 | 1375 | 100 |
3EBC-22 | 4200 | 12000 | 13000 | 1220 | 965 | 1320 | 1065 | 100 |
3EBC-28 | 5200 | 13700 | 16000 | 1520 | 965 | 1620 | 1065 | 100 |
3EBC-31 | 5600 | 14600 | 17000 | 1220 | 1275 | 1320 | 1375 | 100 |
3EBC-35 | 6300 | 16500 | 19000 | 1825 | 965 | 1925 | 1065 | 100 |
3EBC-38 | 7000 | 18000 | 21000 | 1520 | 1275 | 1620 | 1375 | 100 |
3EBC-40 | 7000 | 18400 | 21000 | 1220 | 1605 | 1320 | 1705 | 100 |
3EBC-44 | 7000 | 19000 | 24000 | 1825 | 1065 | 1925 | 1165 | 100 |
3EBC-50 | 8100 | 21000 | 25000 | 2125 | 1065 | 2225 | 1165 | 100 |
3EBC-56 | 8300 | 23000 | 26000 | 1825 | 1275 | 1925 | 1375 | 100 |
3EBC-60 | 8700 | 24000 | 27000 | 1520 | 1605 | 1620 | 1705 | 100 |
3EBC-69 | 9700 | 26000 | 30000 | 2125 | 1275 | 2225 | 1375 | 100 |
3EBC-70 | 10500 | 27500 | 32000 | 1825 | 1605 | 1925 | 1705 | 100 |
3EBC-88 | 12200 | 32000 | 37000 | 2125 | 1605 | 2225 | 1705 | 100 |
3EBC-90 | 12500 | 37500 | 50000 | 1825 | 1905 | 1925 | 2005 | 100 |
3EBC-110 | 16000 | 49000 | 65400 | 2385 | 1905 | 2485 | 2005 | 100 |
3EBC-140 | 18900 | 50500 | 66000 | 2735 | 1905 | 2835 | 2005 | 100 |
3EBC-240 | 30000 | 80000 | 110000 | 4350 | 1905 | 4450 | 2005 | 100 |
*По заказу могут быть изготовлены изделия с иными габаритами исходя из требований проекта
*По заказу могут быть изготовлены изделия с иными габаритами исходя из требований проекта

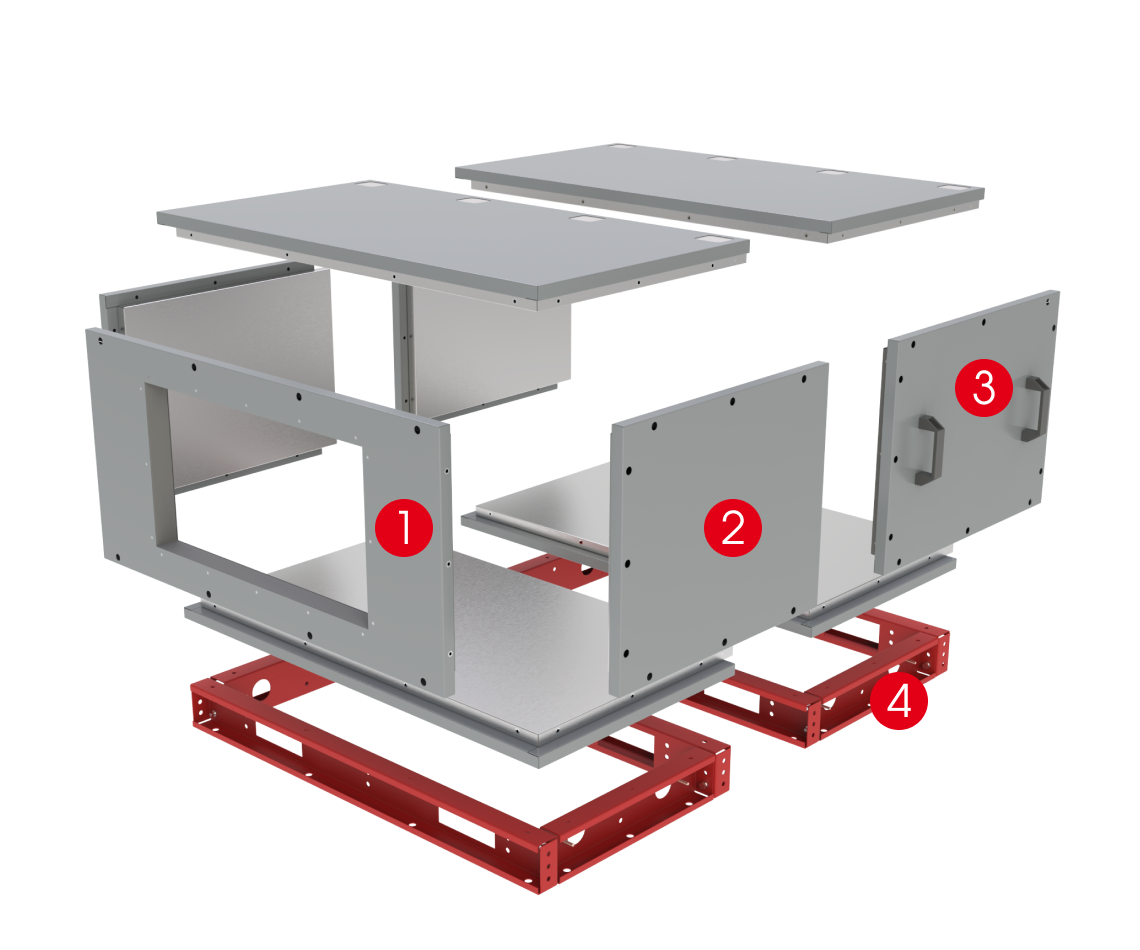

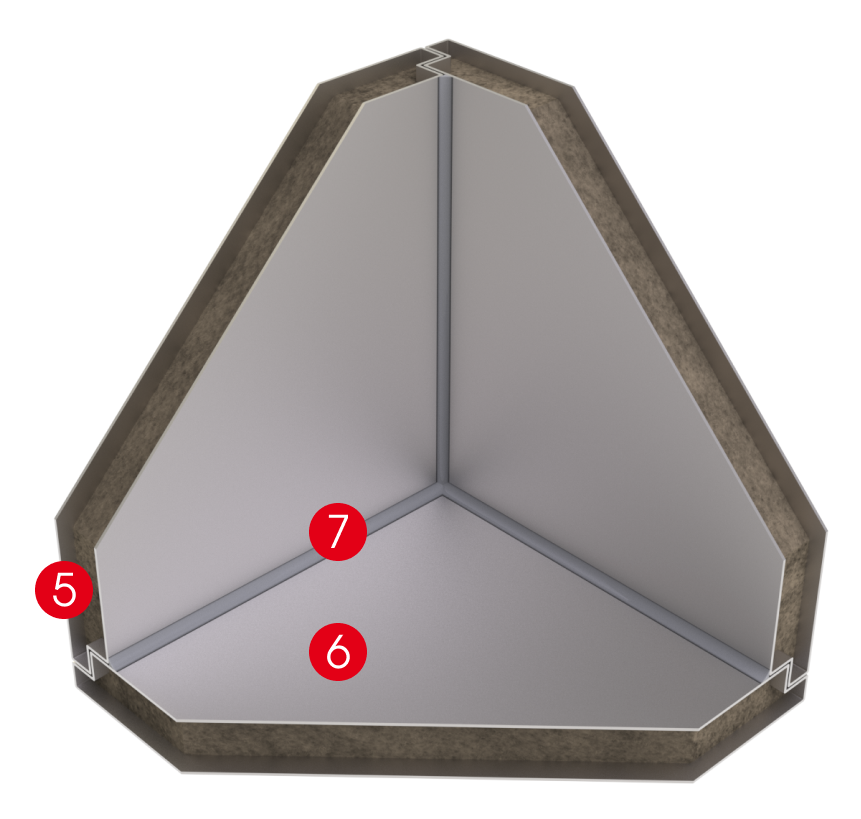

Уникальная конструкция самонесущего шумо-теплоизолированного корпуса для вентилятора приточно-вытяжной установки защищена патентами Российской федерации №172715 и №172720.
Уникальная конструкция самонесущего шумо-теплоизолированного корпуса для вентилятора приточно-вытяжной установки защищена патентами Российской федерации №172715 и №172720.
Уникальная конструкция самонесущего шумо-теплоизолированного корпуса для вентилятора приточно-вытяжной установки защищена патентами Российской федерации №172715 и №172720.

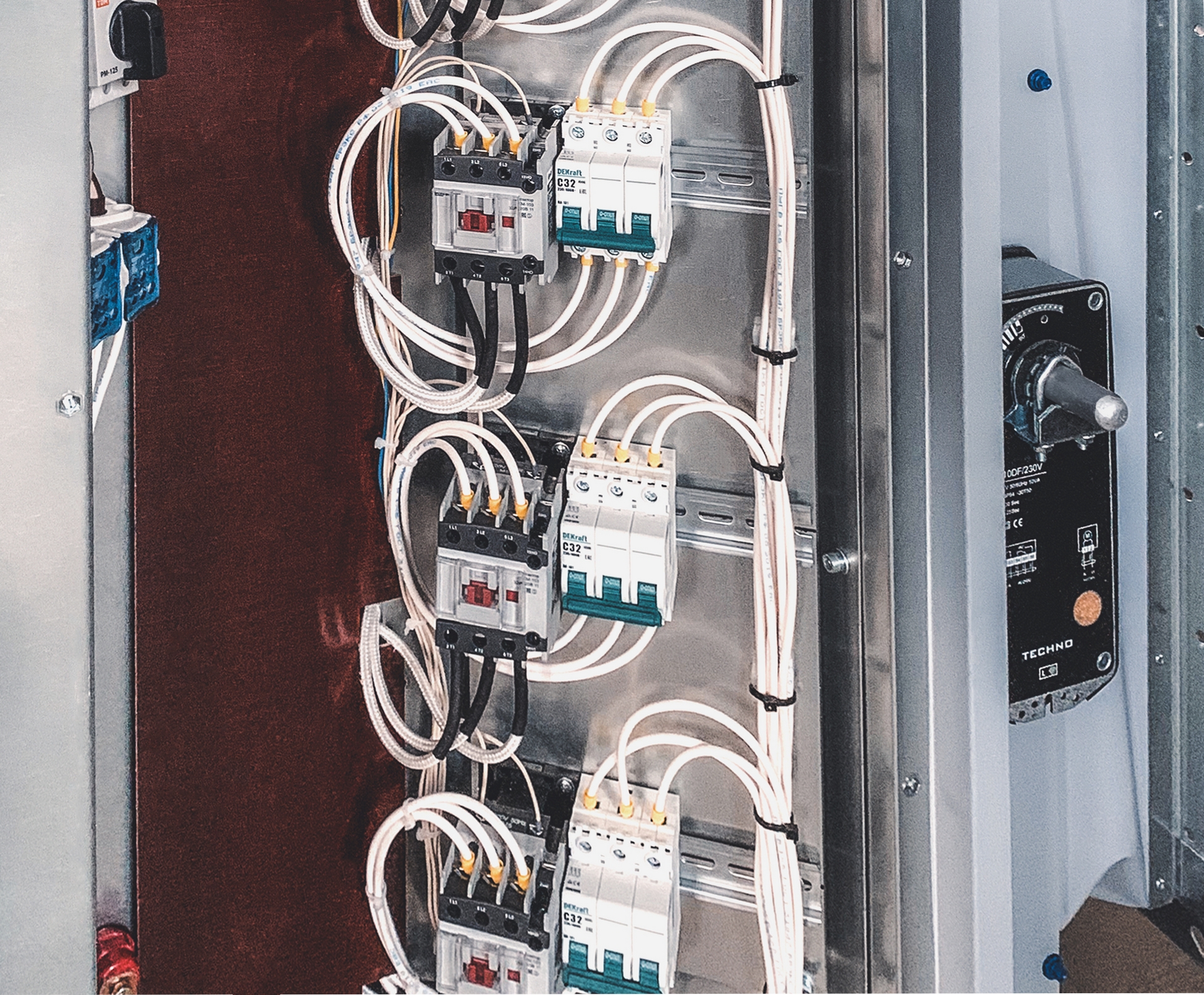

Простое подключение и ввод в эксплуатацию, приборы КИПиА изделия уже подключены, интегрированная система автоматического управления протестирована.
Мощный свободнопрограммируемый контроллер с графическим дисплеем, на котором отображаются параметры работы установки в реальном времени, в том числе производительность, температура, давление.
В комплект поставки входит кабельная продукция, необходимая для подключения внешних датчиков
и узлов.
Уникальная конструкция самонесущего шумо-теплоизолированного корпуса для вентилятора приточно-вытяжной установки защищена патентами Российской федерации №172715 и №172720.

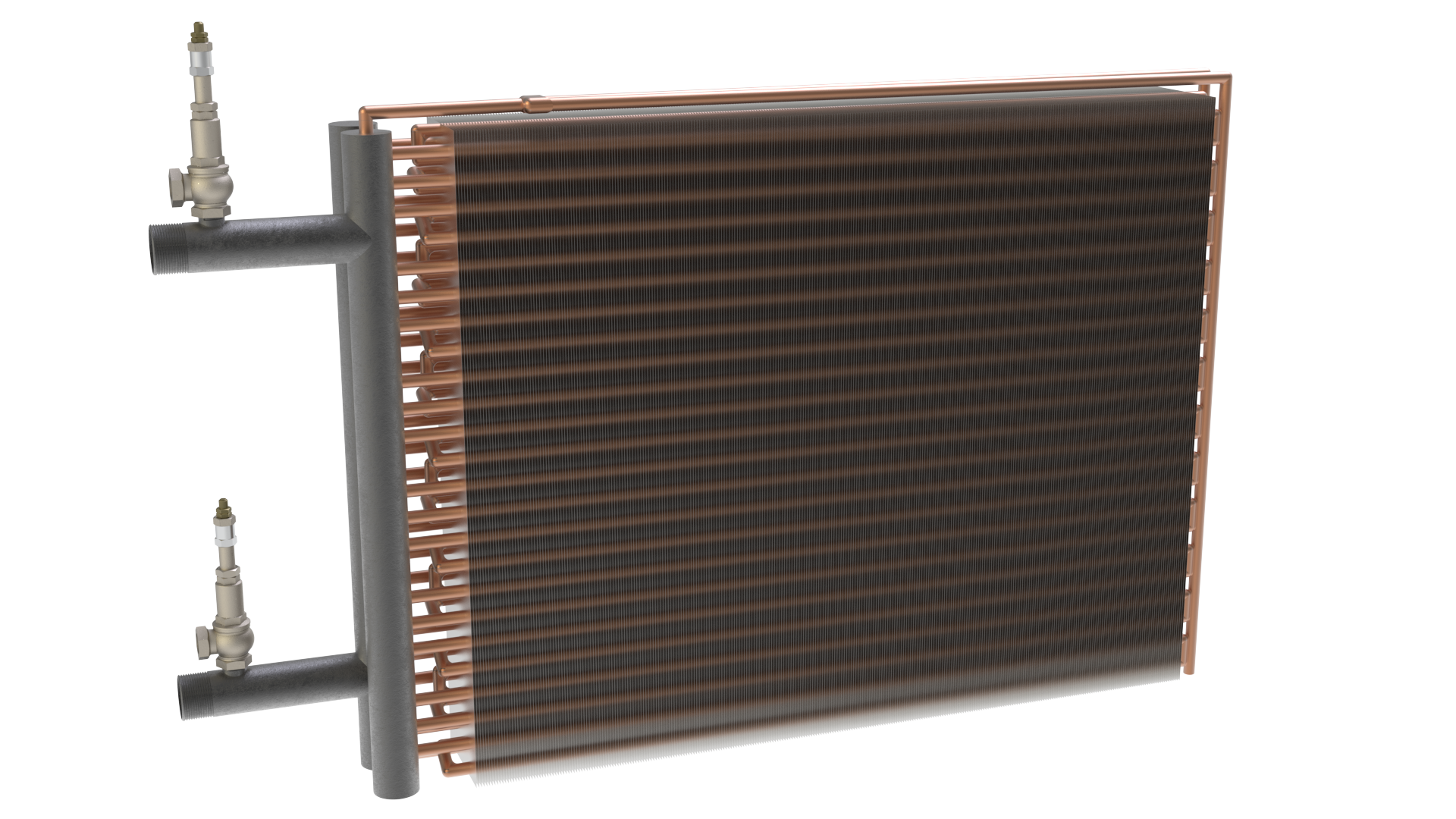

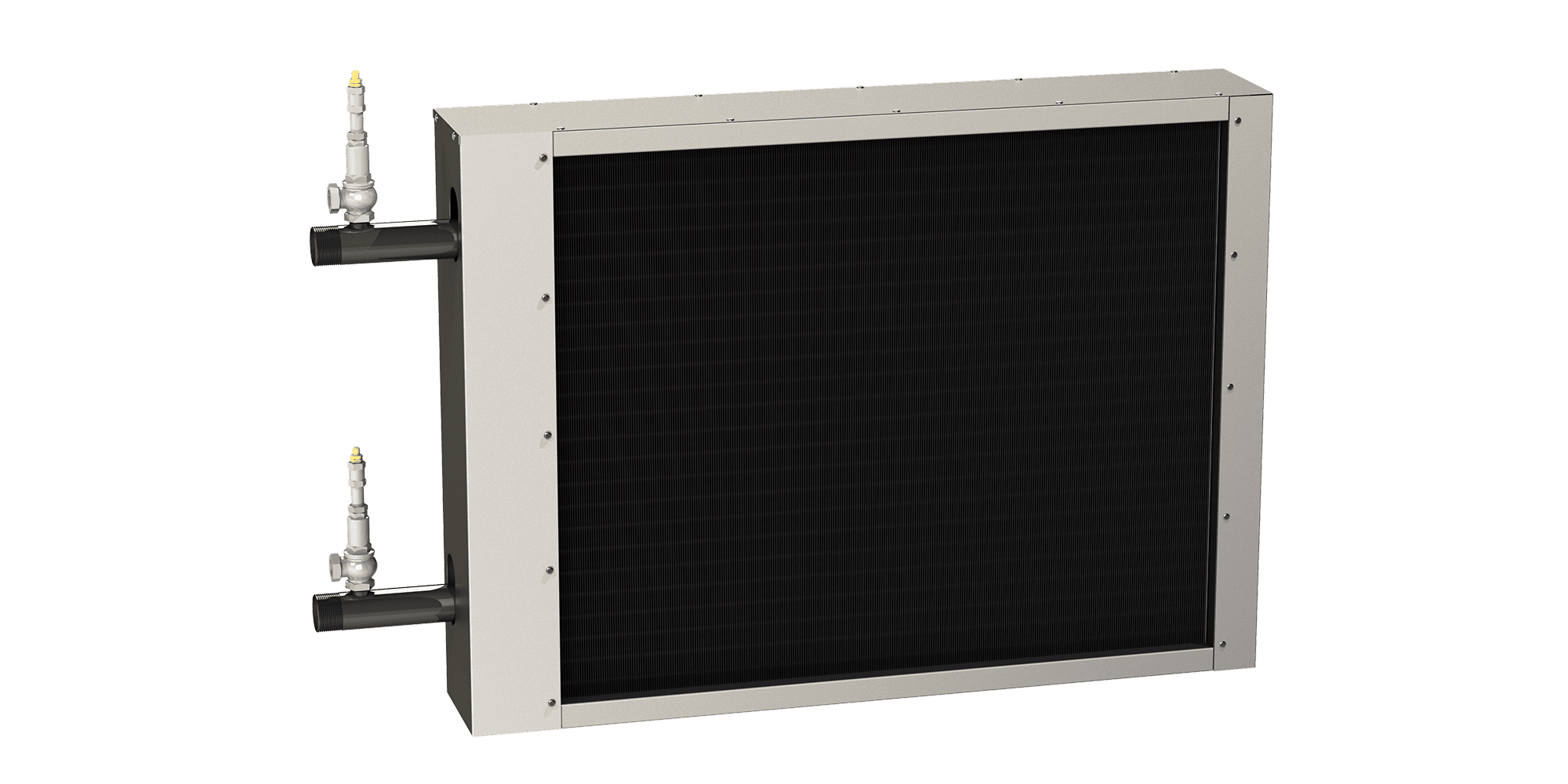

Уникальная энергонезависимая система от замораживания, защищенная патентом Российской Федерации ( № 171220, №171247), позволяет использовать оборудование в условиях Крайнего Севера без риска повреждения калорифера вследствие заморозки.
Многолетний опыт эксплуатации изделий в холодноклиматических условиях позволил разработать гидравлическую систему защиты калорифера от повреждения при замерзании теплоносителя (вода или некачественный не соответствующий температурам гликолевый раствор) при отказе штатных автоматических систем защиты калорифера от замораживания (по датчику обратной воды, термостату калорифера или температуре канала), а также в случаях оставления систем в выключенном состоянии без предварительного дренажа теплоносителя.
В таких случаях происходит замерзание теплоносителя в калорифере, причем процесс в какой-то момент приводит к резкому и значительному (гораздо выше расчетного допустимого давления 1,6 МПа) скачку давления замерзающей жидкости - до 5-7 МПа, причем процесс происходит от центра теплообменника к краям, т.е. калачам. Калачи ввиду своего конструктива (вытяжка и, как следствие, утончение наружной стенки при гибе) лопаются по наружной стенке. Далее после разморозки - течь, демонтаж и пайка калорифера с невозможностью эесплуатации агрегата а возможно, и замена теплообменника.
Разработанное инженерами и конструкторами ООО «НПП "ЗЕВС"» техническое решение избавляет от этих проблем. Вдоль рядов калачей, имеющих дополнительное небольшое отверстие во внешней стенке (не влияющее на теплообмен аппарата), пропаяны дренажные трубки, сходящиеся в подающем коллекторе. В процессе замораживания, что неоднократно проверяется в процессе периодических испытаний в соответствии с ТУ, происходит сброс давления через указанные отверстия по дренажным патрубкам в коллектор и далее в трубопровод.
Для случаев, когда трубопроводы теплоносителя перекрыты, конструкция предусматривает сбросные клапаны на коллекторах для сброса указанного избыточного давления. Процесс сброса занимает секунды, после чего теплоноситель в калорифере, в том числе и в калачах остается в виде льда или смеси льда и гликоля. После оттаивания и проверки на герметичность калорифер вновь готов к эксплуатации, а виновные в замораживании могут выдохнуть.
