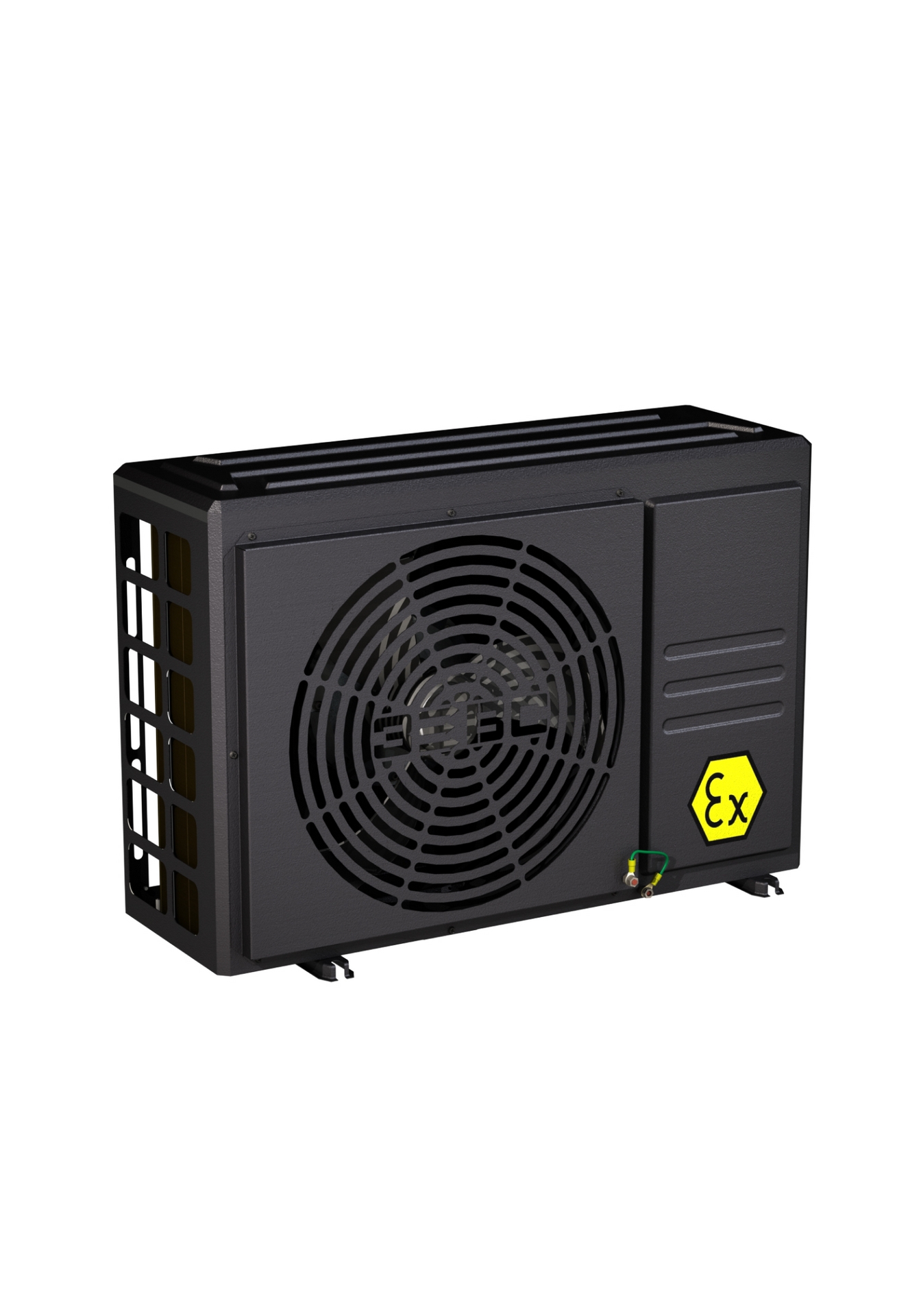

ккб взрывозащищённое исполнение

компрессорно- конденсаторные блоки взрывозащищённого исполнения

Надёжное охлаждение в условиях повышенной взрывоопасности.

ЗАПРОСИТЬ ЦЕНУ ЗАЯВКА НА ПОДБОР

Компрессорно-конденсаторный блок (ККБ) – это устройство, предназначенное для отвода тепла из охлаждаемого пространства в системах кондиционирования и холодильных установках. ККБ включает в себя в том числе компрессор(ы), конденсатор(ы) и вентилятор(ы), ККБ размещается как правило снаружи здания и служит для сжатия и конденсации хладагента.

Принцип работы ККБ основан на стандартном холодильном цикле, но с ключевыми отличиями в конструкции, обеспечивающими безопасность. Взрывозащищённое исполнение подразумевает использование специальных материалов и компонентов, исключающих возможность искрообразования. Все элементы блока – ​компрессор, электродвигатель вентилятора, оборудование КИПиА – соответствуют требованиям действующих нормативных стандартов ГОСТ Р для взрывозащищенного оборудования.

Особенности взрывозащищённых компрессорно-конденсаторных блоков включают:

Искробезопасную электрическую часть – ​измерительное электрооборудование имеет защиту от образования искр с применением барьеров искрозащиты в составе искробезопасных цепей.
Взрывонепроницаемую оболочку электродвигателя вентилятора – ​специальная конструкция исключает передачу взрыва во внешнюю среду при внутреннем возгорании.
Систему аварийного отключения – автоматически срабатывает при обнаружении опасных изменений параметров работы.

ККБ изготавливаются в различных климатических исполнениях, соответствующих ГОСТ 15150-69:

  • –
    ХЛ - холодный климат
  • –
    У - умеренный климат
  • –
    Т - тропический климат
  • –
    О - районы с очень низкими температурами
  • –
    ОМ - тропический и умеренно-холодный морской климат

Категория размещения и исполнение системы определяется конструкторской документацией на основании технического задания.

Область применения

Область применения взрывозащищённых ККБ охватывает нефтегазовую, химическую, фармацевтическую и пищевую промышленность, а также другие предприятия. Оборудование предназначено для эксплуатации во взрывоопасных газовых средах (Gb и/или Gс в присутствии взрывоопасной газовой смеси, в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их наземных строений).

Назначение

Основное назначение ​взрывозащищённых компрессорно-конденсаторных блоков – обеспечение надежного охлаждения технологических процессов на объектах в присутствии горючих газов, способных образовывать взрывоопасные смеси.

Компрессорно-конденсаторные блоки предназначены для обеспечения эффективного охлаждения или нагрева хладагента в составе климатических систем, систем кондиционирования и связного оборудования, используемых на объектах промышленного и гражданского назначения.

ККБ применяются для поддержания микроклимата в обслуживаемых помещениях зданий, сооружений, судов, плавучих буровых установок, морских стационарных платформ, береговых инфраструктурных объектов, а также в проектах строительства и реконструкции ПАО «Газпром».

ККБ выполняют ключевую роль в поддержании заданных параметров микроклимата, обеспечивая термодинамический цикл теплообмена и интегрируясь в системы обработки воздуха для создания искусственного климата с требуемыми характеристиками.

Приведённая выше информация не является полной, для получения дополнительных данных свяжитесь с нашими техническими специалистами.

ккб взрывозащищённое исполнение
Модель Холодопроизводительность, Вт
ЗЕВС-ККБ-3 3
ЗЕВС-ККБ-5 5
ЗЕВС-ККБ-7 7
ЗЕВС-ККБ-10 10
ЗЕВС-ККБ-12 12
ЗЕВС-ККБ-15 15
ЗЕВС-ККБ-18 18
ЗЕВС-ККБ-22 22
ЗЕВС-ККБ-25 25
ЗЕВС-ККБ-30 30
ЗЕВС-ККБ-35 35
ЗЕВС-ККБ-36 36
ЗЕВС-ККБ-38 38
ЗЕВС-ККБ-40 40
ЗЕВС-ККБ-46 46
ЗЕВС-ККБ-48 48
ЗЕВС-ККБ-56 56
ЗЕВС-ККБ-62 62
ЗЕВС-ККБ-72 72
ЗЕВС-ККБ-82 82
ЗЕВС-ККБ-88 88
ЗЕВС-ККБ-95 95
ЗЕВС-ККБ-105 105
ЗЕВС-ККБ-120 120
ЗЕВС-ККБ-135 135
ЗЕВС-ККБ-150 150
ЗЕВС-ККБ-175 175
ЗЕВС-ККБ-190 190
ЗЕВС-ККБ-215 215
ЗЕВС-ККБ-245 245
ЗЕВС-ККБ-270 270
ЗЕВС-ККБ-300 300
ЗЕВС-ККБ-320 320

Компрессорно-конденсаторный блок взрывозащищенного исполнения серии «ЗЕВС» относится к взрывозащищенному оборудованию группы II, предназначенному для эксплуатации во взрывоопасных газовых средах (Gb и/или Gс в присутствии взрывоопасной газовой смеси, в помещениях и наружных установках, кроме подземных выработок шахт, рудников и их наземных строений), подгруппы IIB/IIC (с соответствующими подгруппам сопутствующими газами), температурного класса Т4…Т1 (с температурой поверхности от 135℃ включительно).

1Ех IIB/IIC Т4…T1 Gb X

Виды взрывозащиты компонентов и комплектующих ККБ обеспечиваются средствами согласно техническим требованиям на каждый из примененных видов взрывозащиты, эффективность и достаточность которых признана испытательными организациями и сертифицирована на соответствие  требованиям ТР ТС 012/2011.

Символ X указывает на специфические условия эксплуатации, ограничения или отклонения, которые должны быть учтены при использовании данного устройства, такие как:

Основные ограничения использования:

  1. Не допускается использование изделия для других нужд, кроме прямого назначения.
  2. Запрещается использование изделия во взрывоопасных смесях ацетилена с воздухом.
  3. Температура окружающей среды при эксплуатации должна соответствовать значению от минус 60°C до плюс 50°C, при этом должны быть применены средства (камера рециркуляции, укрытие) в соответствии с рекомендациями ООО«НПП"ЗЕВС"» для обеспечения температуры в непосредственной близости к ККБ не ниже минус 15°C.
  4. Не допускается использование изделия при атмосферном давлении, выходящем за пределы стандартных условий эксплуатации 80kPa (0.8бар)≤P≤110kPa (1.1бар) для Eх-оборудования по ГОСТ 31610.0-2019.

Требования к месту установки и условиям монтажа

  1. При эксплуатации необходимо производить контроль и измерение параметров, указанных в эксплуатационной документации изготовителя.
  2. Потребителем должны быть предусмотрены меры для устранения рисков, вызванных потенциальными пылевыми скоплениями, предотвращающие накопление пылевых осаждений избыточной толщины на корпусе и внутри корпуса ККБ более 5 мм (согласно ГОСТ 60079-14-2013 пп. 5.6.3).
  3. Вентилятор ККБ отвечает требованиям к уровням вибрации в соответствии со своими размерами и назначением по ГОСТ31350 п. 8.3, 8.4. В процессе эксплуатации при выявлении нетипичных шумов, сильной тряски или других признаков неисправности, вентилятор должен быть немедленно остановлен для предотвращения возможного возгорания; эксплуатация изделия запрещена до выявления и устранения причин.
  4. Потребителем должны быть предусмотрены меры по регламентному обслуживанию изделия в соответствии с требованиями эксплуатационной документации.

Обслуживание и контроль параметров

  1. При эксплуатации необходимо производить контроль и измерение параметров, указанных в эксплуатационной документации изготовителя.
  2. Потребителем должны быть предусмотрены меры для устранения рисков, вызванных потенциальными пылевыми скоплениями, предотвращающие накопление пылевых осаждений избыточной толщины на корпусе и внутри корпуса ККБ более 5 мм (согласно ГОСТ 60079-14-2013 пп. 5.6.3).
  3. Вентилятор ККБ отвечает требованиям к уровням вибрации в соответствии со своими размерами и назначением по ГОСТ 31350 п. 8.3, 8.4. В процессе эксплуатации при выявлении нетипичных шумов, сильной тряски или других признаков неисправности, вентилятор должен быть немедленно остановлен для предотвращения возможного возгорания; эксплуатация изделия запрещена до выявления и устранения причин.
  4. Потребителем должны быть предусмотрены меры по регламентному обслуживанию изделия в соответствии с требованиями эксплуатационной документации.

Безопасность и технические ограничения

  1. Взрывобезопасность оборудования должна обеспечиваться строгим соблюдением требований эксплуатационной документации.
  2. Не допускается проведение самостоятельной механической доработки (высверливание, окрашивание и др.) и внесение любых изменений в конструкцию изделия без письменного согласия с заводом-изготовителем.
  3. Не допускается самостоятельная замена комплектующих оборудования без письменного согласования с заводом-изготовителем.
  4. Не допускается использование изделия при наличии видимых механических повреждений, сколов, трещин на корпусе, дефектов лакокрасочного покрытия, значительных следов коррозии.
  5. Не допускается воздействие химически активных веществ (хлористых соединений, сернистых соединений, кислот и др.), а также органических растворителей (ацетонов, бензолов, спиртов, кетонов и др.) на корпус и комплектующие изделия.
  6. Не допускается эксплуатация изделия при отсутствии должного уровня заземления. Сопротивление заземления должно быть не более 0,1 Ом, в соответствии с пунктом 3.3.7 ГОСТ 12.2.007.0-75 «ССБТ. Изделия электroteхнические. Общие требования безопасности».
  7. Кабельные вводы оборудования должны быть надежно затянуты с обеспечением фиксации и герметичного уплотнения кабеля, его брони или металлокорпуса (при наличии). Диаметр кабеля должен соответствовать рабочему диапазону кабельных вводов. Использование дополнительных уплотнений (термоусадочных трубок, изоляционной ленты и аналогичных материалов) не допускается.
  8. После выполнения работ, связанных с вскрытием оболочек с видами взрывозащиты типа d (взрывонепроницаемая оболочка) или е (повышенная взрывозащита), необходимо нанести специальную смазку (тип смазки указан в технической документации) на привалочные поверхности, обозначенные в чертежах (ЧСВ) надписью «Взрыв». Затяжку болтовых соединений следует производить строго в соответствии с требованиями руководства по эксплуатации (РЭ) для данных оболочек, чтобы гарантировать восстановление их защитных характеристик.
  9. В месте, указанном на чертеже ККБ, должна быть установлена табличка, отвечающая ГОСТ 31610.0-2019.
  1. Вращающиеся части вентиляторов ККБ и движущиеся части приводов должны быть закрыты от случайного доступа персонала и попадания в них посторонних предметов в соответствии с ГОСТ 12.2.003.
  2.  Рабочие колёса вентиляторов ККБ приводятся в движение электродвигателями различных типов, классифицированным по различным параметрам: бесколлекторными синхронными двигателем со встроенным электронным управлением (ЕС двигатель), трёхфазными асинхронными двигателями переменного тока с короткозамкнутым ротором (АС двигатель), двигателями постоянного тока (DC двигатель) и другими типами.
  3. Конструкцией обеспечивается нормативное расстояние между лопатками рабочего колеса и обечайкой вентилятора, согласно требованиям ГОСТ Р 55026-2012.
  4. Для обеспечения постоянства зазора между неподвижными элементами взрывозащищенного вентилятора и рабочим колесом, предотвращающего воспламенение взрывоопасных сред вследствие трения, зазор должен соответствует требованиям ГОСТ Р 55026-2012 "Проектирование вентиляторов для использования во взрывоопасных атмосферах".
  5. Потенциальные области соприкосновения между вращающимися элементами и неподвижными компонентами изготавливаются из материалов, при использовании которых минимально снижается риск воспламенения в результате фрикционного трения или соударении. Допустимые пары материалов согласно указанным в п. 4.8.2 ГОСТ Р 55026-2012.
  6. Конструкцией системы предусмотрено надежное крепление контактов и деталей, не допускающее ослабления и само отвинчивания крепежных элементов.
  7. Для защиты от перегрева, превышающего допустимую температуру поверхности оборудования в соответствии с его температурным классом, что может произойти при наступлении случаев прогнозируемой неисправности, температура контролируется с помощью температурных датчиков ТE и/или TS.
  8. Корпус ККБ, со встроенным электрооборудованием, работающий под напряжением, должен быть заземлен в соответствии с ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».
  9. Конструкция оборудования выполнена с учетом последних требований к взрывозащите для сохранения уровня безопасности в течение всего прогнозируемого срока эксплуатации.
  10. Другие характеристики, особенности и требования к конструкции ККБ, не относящиеся непосредственно к средствам обеспечения защиты от взрыва, приведены в ТУ 28.25.12-004-18961527-2024 «Компрессорно-конденсаторные блоки во взрывозащищенном исполнении серии «ЗЕВС».
