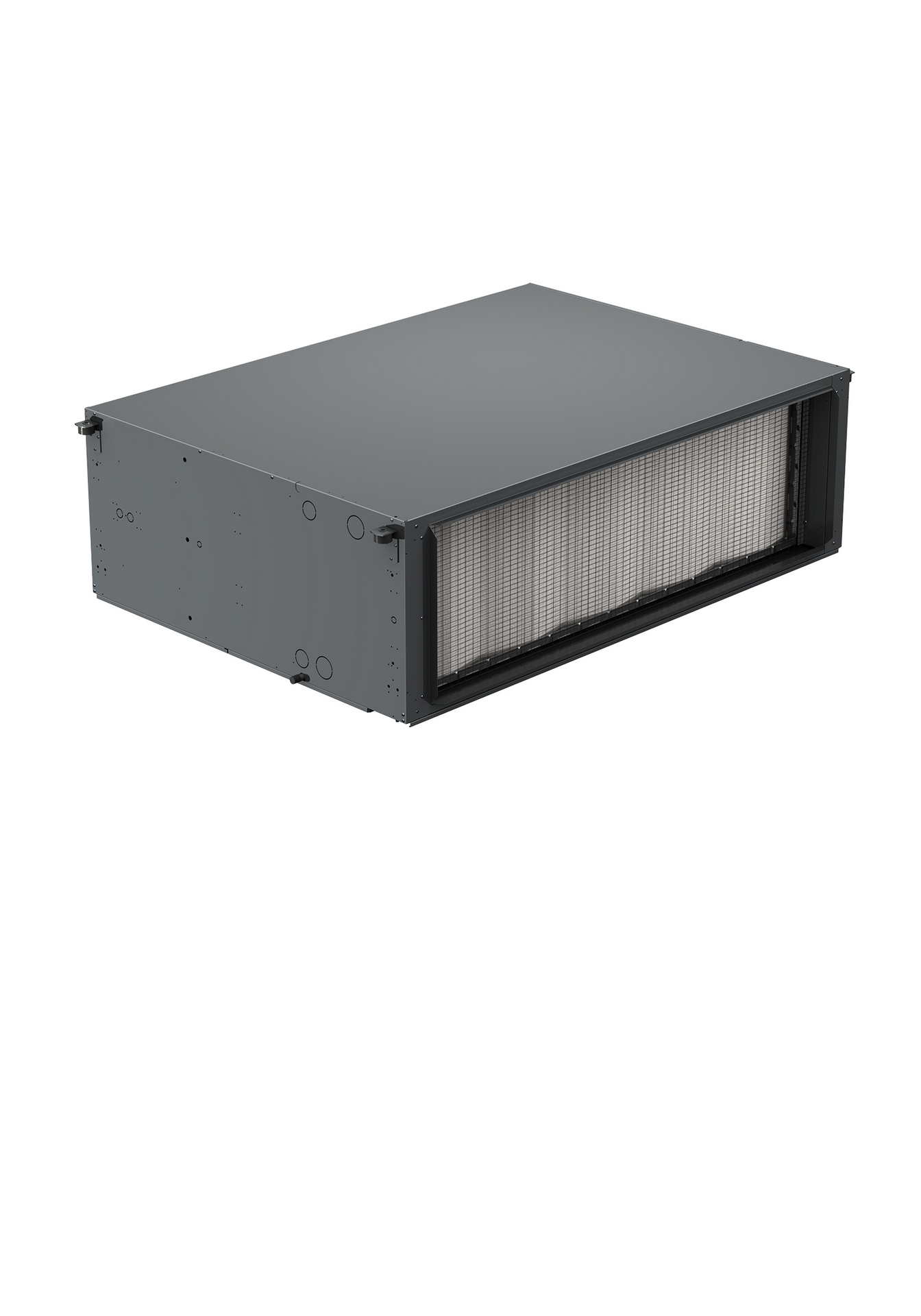

канальные фанкойлы

Для охлаждения/нагрева воздуха за счет циркулирующего через теплообменник тепло/хладоносителя.

  • ■
    Корпус из оцинкованной стали​​ с порошковой окраской
  • ■
    Вариант специсполнения - нержавеющая сталь
  • ■
    Производство сертифицировано
  • ■
    Воздухопроизводительность: ​​​до 4400 м³/ч
  • ■
    Холодопроизводительность: 18,9 кВт
  • ■
    Теплопроизводительность: 36,5 кВт
  • ■
    Макс. рабочее давление воды: 1600 кПа (16 бар)
ЗАЯВКА НА ПОДБОР ЗАПРОСИТЬ ЦЕНУ

Вентиляторные доводчики (фанкойлы) подразделяют по типу функционирования на двухтрубные (одноконтурные) и четырехтрубные (двухконтурные), а также по виду установки: консольные, кассетные и канальные.

Двухтрубный фанкойл использует один теплоноситель и в зависимости от его температуры может работать либо в режиме обогрева, либо в режиме охлаждения.

Четырехтрубный фанкойл имеет два независимых теплообменника, в один из которых подается холодный теплоноситель, а в другой — горячий. Такой прибор может работать как на обогрев, так и на охлаждение.

Область применения

Централизованная система кондиционирования с использованием фанкойлов устанавливается в производственных, торговых или общественных помещениях, а также в организациях с большим количеством отдельных комнат, например, в офисных помещениях и многоквартирных домах.

Выбор централизованной системы кондиционирования в таких случаях дает существенную экономию по сравнению с использованием большого количества автономных кондиционеров, как по суммарной стоимости оборудования, так и по затратам на электроэнергию.

Назначение

Фанкойл – это устройство, предназначенное для охлаждения/нагрева воздуха за счет циркулирующего через теплообменник тепло/хладоносителя. Фанкойл является конечным элементом системы, обеспечивающим непосредственное охлаждение или нагревание воздуха в помещении с помощью жидкости, подаваемой от чиллера или системы горячего водоснабжения.

Приведённая выше информация не является полной, для получения дополнительных данных свяжитесь с нашими техническими специалистами.

Агрегат 2-х трубный.
Эксплуатационные показатели при следующих рабочих параметрах:

ОХЛАЖДЕНИЕ

НАГРЕВ

Температура воздуха на входе: +27°С
Температура воды: +7/12°С

Температура воздуха на входе:+20°С
Температура воды: +60/50°С

3-х рядный теплообменник

канальные фанкойлы
Модель 113 123 133 143 153
Скорость 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5
Расход воздуха
м³/ч 		995 1140 1340 1640 1925 855 1165 1550 2060 2510 1815 2080 2300 2590 2790 2265 2585 2855 3130 3400 2905 3275 3540 3975 4400
Общая холодопроизводительность
кВт 		4,05 4,37 4,78 5,32 5,78 4,32 5,21 6,14 7,17 7,90 7,43 8,00 8,44 9,00 9,36 9,63 10,34 10,91 11,46 11,91 12,67 13,51 14,07 14,99 15,79
Явная холодопроизводительность
кВт 		3,42 3,77 4,24 4,90 5,49 3,29 4,13 5,08 6,23 7,12 6,02 6,62 7,10 7,73 8,16 7,70 8,44 9,05 9,64 10,16 10,31 11,22 11,82 12,85 13,78
Теплопроизводительность
кВт 		7,91 8,71 9,73 11,13 12,33 7,75 9,74 11,92 14,45 16,44 14,27 15,69 16,80 18,19 19,10 18,06 19,82 21,21 22,56 23,85 23,64 25,71 27,14 29,35 31,42
ΔР Охлаждение
кПа 		7,0 8,1 9,6 11,6 13,7 8,7 12,4 16,9 22,5 27,4 18,7 21,5 23,8 26,8 28,8 18,4 21,2 23,5 25,7 28,0 17,2 19,6 21,2 23,9 26,5
ΔР Отопление
кПа 		4,8 5,8 7,1 9,1 11,0 5,1 7,8 11,4 16,4 20,9 12,3 14,6 16,6 19,3 21,1 9,2 11,0 12,5 14,0 15,5 10,9 12,7 14,1 16,3 18,4
Вентилятор
В 		136 154 175 210 240 180 225 273 320 340 390 430 470 509 523 445 505 550 600 680 541 622 703 782 885
Звуковая мощность
дБ(А) 		46 49 52 55 59 47 53 57 60 64 58 60 62 64 66 60 62 65 67 69 64 67 69 71 75
Звуковое давление (*)
дБ(А) 		37 40 43 46 50 38 44 48 51 55 49 51 53 55 57 51 53 56 58 60 55 58 60 62 66

Агрегат 2-х трубный.
Эксплуатационные показатели при следующих рабочих параметрах:

ОХЛАЖДЕНИЕ

НАГРЕВ

Температура воздуха на входе: +27°С
Температура воды: +7/12°С

Температура воздуха на входе:+20°С
Температура воды: +60/50°С

4-х рядный теплообменник

канальные фанкойлы
Модель 114 124 134 144 154
Скорость 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5
Расход воздуха
м³/ч 		940 1115 1315 1575 1835 855 1160 1535 2005 2360 1795 2060 2265 2550 2745 2245 2560 2820 3085 3340 2885 3240 3505 3920 4330
Общая холодопроизводительность
кВт 		4,67 5,18 5,71 6,32 6,84 5,04 6,18 7,36 8,59 9,93 8,94 9,71 10,24 10,96 11,43 11,47 12,40 13,12 13,81 14,38 14,99 16,07 16,80 17,95 18,93
Явная холодопроизводительность
кВт 		3,72 4,23 4,79 5,47 6,09 3,70 4,70 5,82 7,08 7,95 6,90 7,63 8,17 8,91 9,40 8,79 9,67 10,38 11,07 11,68 11,63 12,68 13,41 14,57 15,63
Теплопроизводительность
кВт 		8,76 9,95 11,22 12,77 14,20 8,77 11,13 13,76 16,69 18,71 16,43 18,20 19,50 21,22 22,36 20,86 23,02 24,69 26,36 27,90 27,08 29,56 31,31 33,96 36,49
ΔР Охлаждение
кПа 		6,0 7,3 8,8 10,6 12,4 6,7 9,8 13,5 18,1 21,4 16,3 19,0 21,0 23,9 25,8 14,6 16,9 18,8 20,8 22,6 13,5 15,4 16,8 19,0 21,2
ΔР Отопление
кПа 		3,9 4,9 6,1 7,8 9,5 3,7 5,8 8,6 12,3 15,2 9,9 12,0 13,7 16,1 17,7 8,7 10,5 12,0 13,6 15,1 8,0 9,5 10,6 12,3 14,0
Вентилятор
В 		130 151 173 204 232 180 222 268 320 340 380 426 464 505 520 445 505 550 600 680 536 612 689 766 868
Звуковая мощность
дБ(А) 		46 49 52 55 59 47 53 57 60 64 58 60 62 64 66 60 62 65 67 69 64 67 69 71 75
Звуковое давление (*)
дБ(А) 		37 40 43 46 50 38 44 48 51 55 49 51 53 55 57 51 53 56 58 60 55 58 60 62 66

Агрегат 2-х трубный.
Эксплуатационные показатели при следующих рабочих параметрах:

ОХЛАЖДЕНИЕ

НАГРЕВ

Температура воздуха на входе: +27°С
Температура воды: +7/12°С

Температура воздуха на входе:+20°С
Температура воды: +60/50°С

4-х и 6-ти рядный теплообменник

канальные фанкойлы
Располагаемое давление: 0 Па
Модель 164 166 174 176
Скорость 1 2 3 1 2 3 1 2 3 1 2 3
Расход воздуха
м³/ч 		2200 3580 5200 2190 3570 5170 3960 5210 7480 3960 5210 7435
Общая холодопроизводительность
кВт 		13,83 19,28 23,94 16,28 23,47 29,89 21,45 25,55 31,22 26,09 31,62 39,52
Явная холодопроизводительность
кВт 		9,99 14,64 18,98 11,25 16,90 22,32 16,04 19,66 25,14 18,44 23,02 29,94
ΔР Охлаждение
кПа 		23,77 35,01 46,21 26,09 39,57 53,27 39,61 48,83 63,38 44,57 55,84 73,68
Теплопроизводительность
кВт 		9,0 16,4 24,6 11,6 22,2 34,8 14,6 19,8 29,1 18,6 26,1 39,5
ΔР Отопление
кПа 		4,9 9,9 16,3 5,7 12,1 20,6 8,6 12,5 20,0 9,9 14,8 24,4
Вентилятор
В 		718 943 1437 715 933 1407 1717 1970 2817 1717 1970 2764
Звуковая мощность
дБ(А) 		61 69 76 61 69 76 68 74 81 68 74 81
Звуковое давление (*)
дБ(А) 		52 60 67 52 60 67 59 65 72 59 65 72
